(Áp dụng cho: MP 7503 / 9003 / 9002 / IM7000 / IM9000 / MP 6054 – Quy trình chuyên sâu thực tế)
Bạn đang gặp lỗi SC555, SC542, SC543 hoặc SC544 trên máy photocopy Ricoh? Đây là nhóm lỗi liên quan trực tiếp tới hệ thống nhiệt – cụm sấy (Fusing Unit) và phổ biến trên các dòng Ricoh đời mới như MP 7503, 9003, 9002, IM7000, IM9000 và MP 6054. Bài viết này được tổng hợp bởi TechBee Service dựa trên hơn 500+ ca sửa lỗi nhiệt Ricoh thực tế, giúp bạn xác định đúng nguyên nhân, tự kiểm tra theo checklist chuẩn kỹ thuật và tránh bị chẩn đoán sai.

I. Tổng quan nhóm lỗi nhiệt sấy (Fusing Error)

Khi cụm sấy không đạt hoặc vượt quá mức nhiệt tiêu chuẩn, máy Ricoh sẽ báo lỗi SC54x – SC55x để bảo vệ hệ thống.
SC555: Đèn nhiệt không tăng nhiệt trong 1.8 giây (lỗi dễ bị chẩn đoán sai).
SC542: Không đạt nhiệt độ khởi động.
SC543: Quá nhiệt khu vực giữa lô sấy.
SC544: Quá nhiệt khu vực hai đầu lô sấy.

II. Kiểm tra phần cứng – 5 bước bắt buộc trước khi reset lỗi

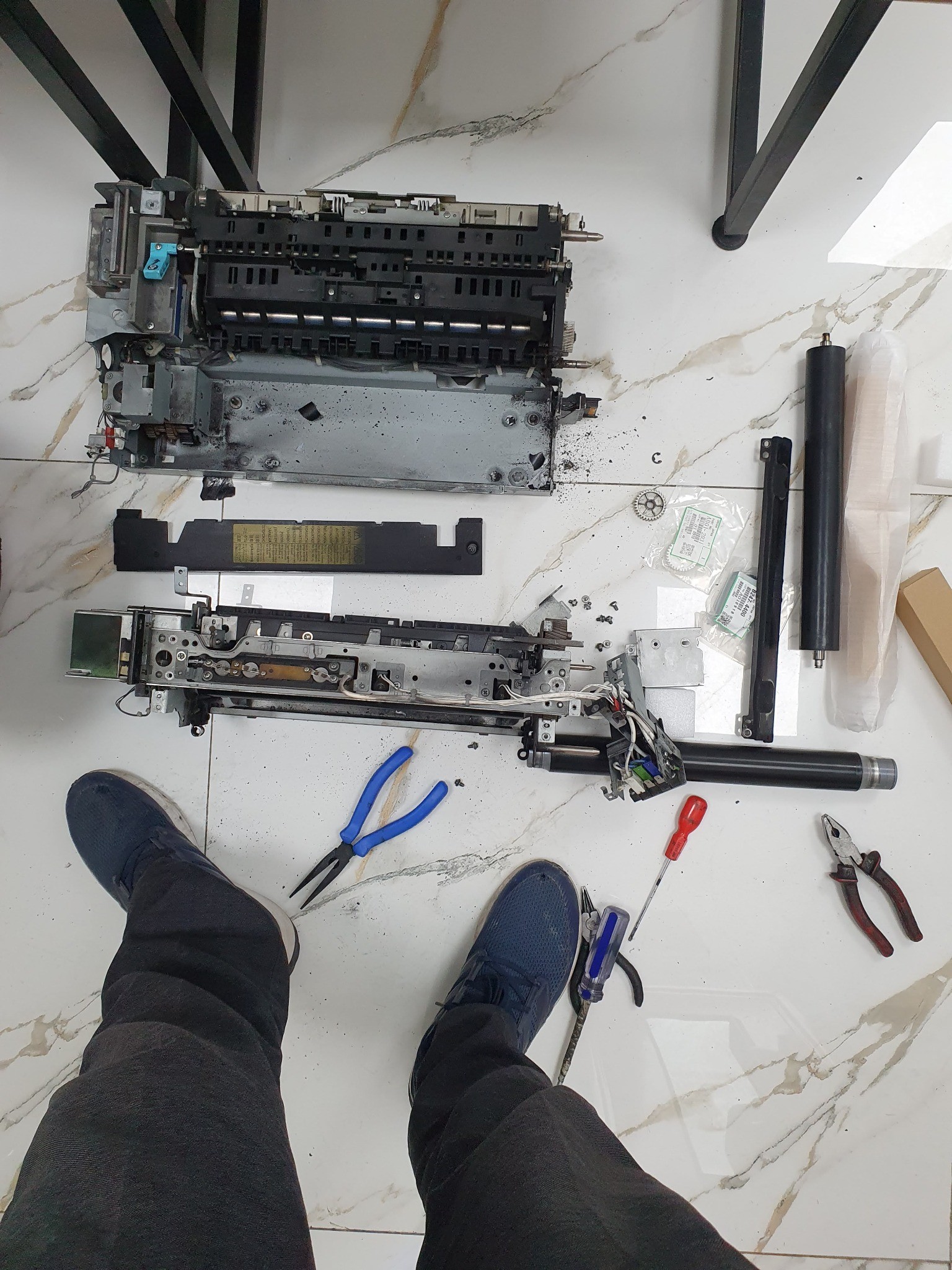

1) Tổng quan cấu tạo cụm sấy sau khi tháo

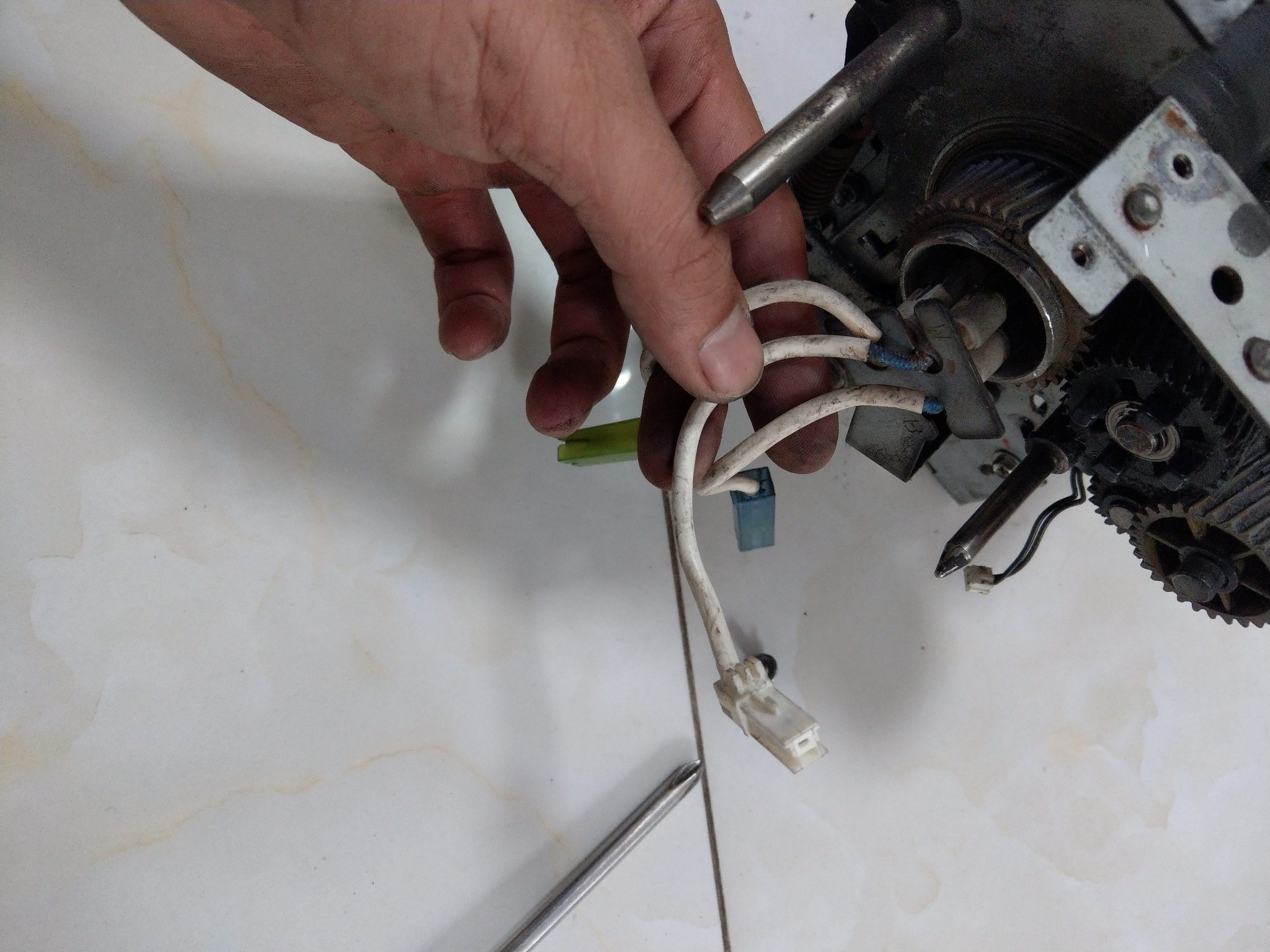

2) Kiểm tra bóng đèn sấy & hệ thống dây – Nguyên nhân hàng đầu gây SC555

Bóng đèn có thể đen đầu, già bóng, dây tóc đứt hoặc chân giắc move – tiếp xúc kém. Đây là nguyên nhân thực tế gây SC555 mà 70% thợ bỏ qua.

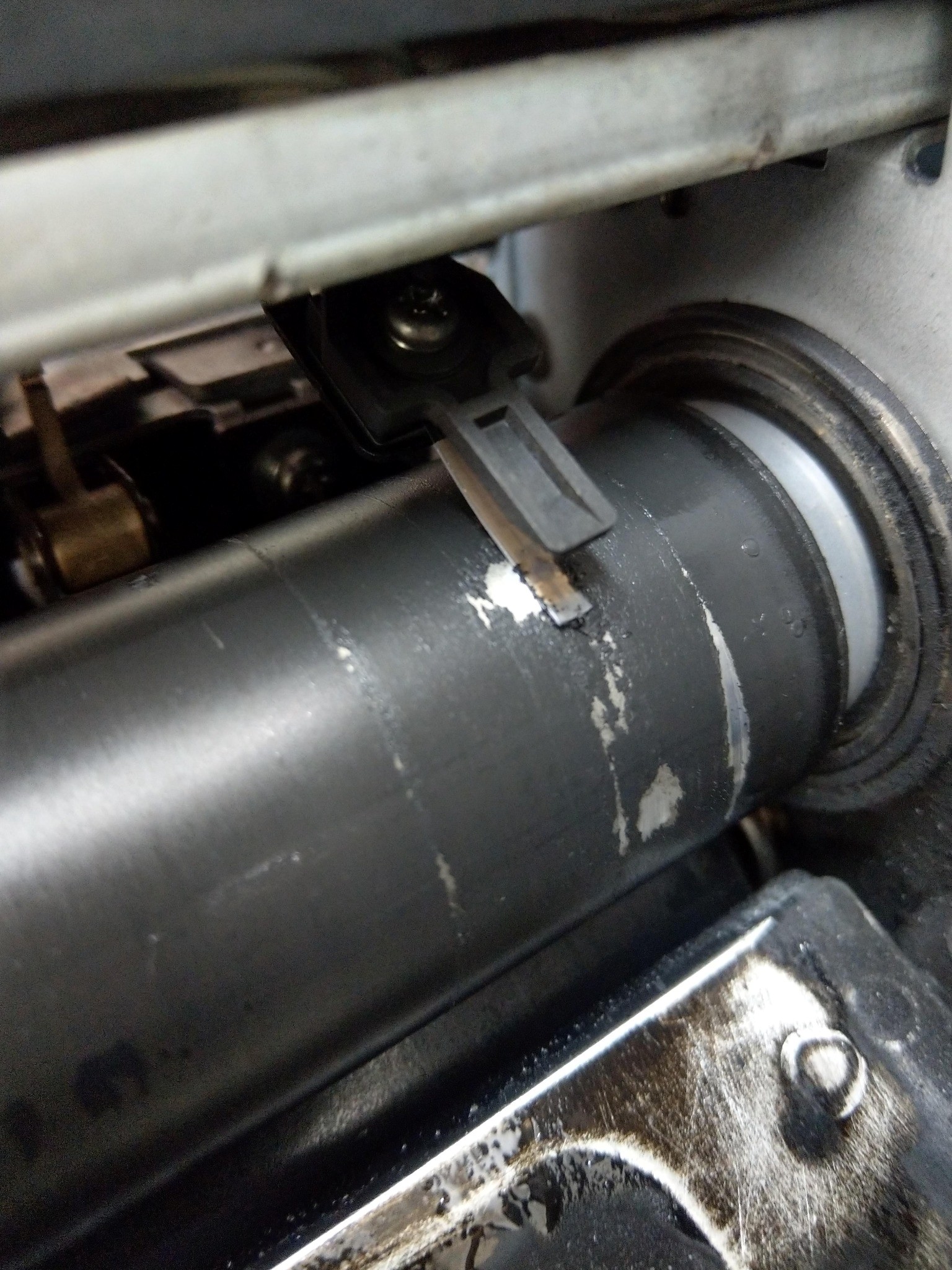

3) Kiểm tra Lô sấy – Thủ phạm số 1 gây SC543/SC544

Không được bỏ qua tình trạng bong lớp Teflon trên lô sấy. Khi lớp chống dính bong ra, nó sẽ cào xước vào thermistor khiến đo sai nhiệt → báo SC543/SC544.



4) Kiểm tra Sensor nhiệt (Thermistor)

Lau sạch bằng cồn 90°, kiểm tra độ đàn hồi lò xo và thay mới nếu bị cào xước. Sai 1°C → máy báo SC ngay.

5) Kiểm tra Thermostat, cầu chì nhiệt và khung sấy

Muội đen nhiều, khung cong vênh hoặc cầu chì chết đều có thể khiến máy báo SC542, SC543 hoặc SC555.



6) Thay lô sấy mới (Khi Teflon đã bong/xước nặng)

Lô sấy bong lớp Teflon không thể sửa tạm. Bắt buộc thay mới để đảm bảo độ ổn định.

III. NGUYÊN NHÂN DO NGUỒN ĐIỆN – CHIẾM 60–70% TRƯỜNG HỢP SC555

Thông số chuẩn của Ricoh Mỹ: 120V – 60Hz – 20A.
Tại Việt Nam, dùng biến áp 100V/110V hoặc biến áp yếu dưới 1500W dễ gây SC555.
Khuyến nghị: Dùng biến áp 2000–3000W, điện ra 120V – 125V.

IV. Hướng dẫn Reset lỗi SC (Chuẩn SP Mode – Ricoh Official)

1. Nhấn nút vàng Reset.
2. Nhập mã kỹ thuật: 806182.
3. Giữ phím C trong 5 giây → vào SP Mode.
4. Vào mục System SP → 5810 SC Reset.
5. Chọn 5810-01 → Execute.
6. Tắt công tắc đỏ → bật lại.

V. Checklist 6 bước chẩn đoán nhanh (Chuẩn thợ PRO)

Mục kiểm tra    Tình trạng    Dễ gây lỗi
Đèn sấy    Không sáng/nhấp nháy    SC555
Chân giắc    Move – oxy hóa    SC555
Lô sấy    Bong/xước    SC543/544
Thermistor    Đọc sai nhiệt    SC543/544
Thermostat    Mất thông mạch    SC542
Nguồn điện    <120V – sụt áp    SC555

VI. FAQ – Giải đáp nhanh

  • 1) SC555 reset có tự hết không? Không. Đây là lỗi cấp A, phải xử lý phần cứng.
  • 2) SC543 khác SC544 thế nào? SC543 nóng giữa, SC544 nóng hai đầu.
  • 3) Vì sao nhiều nơi chẩn đoán sai SC555? Do không kiểm tra nguồn 120–125V trước.
